晶圆级封装检测设备市场分析：先进封装技术推动高精度检测需求增长

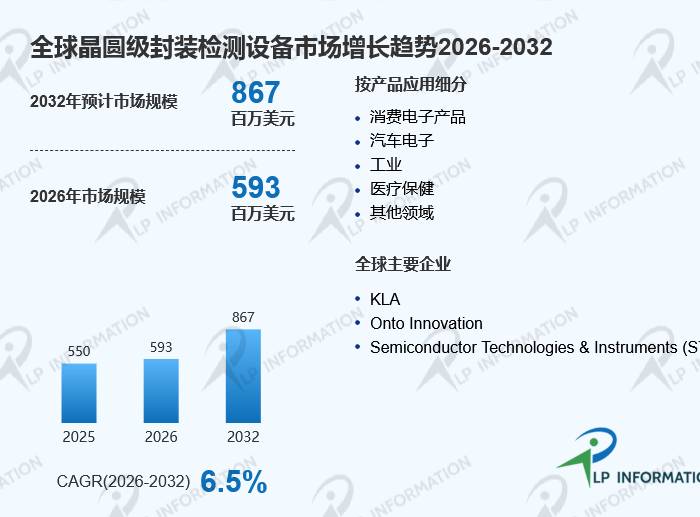

根据LP Information（路亿市场策略）提供的最新市场数据，2025年全球晶圆级封装检测设备市场规模约为5.50亿美元，预计2032年达到8.67亿美元，2026年至2032年的年复合增长率（CAGR）为6.5%。晶圆级封装检测设备是用于检测晶圆级封装制造过程质量的半导体设备。该设备通过光学检测、传感器测量和缺陷分析算法，对封装过程中的缺陷、尺寸变化和工艺偏差进行识别，从而帮助芯片制造企业提高生产良率。

晶圆级封装（WLP）将晶圆制造和封装工艺结合，通过晶圆阶段完成芯片互连和封装。该技术通常采用硅通孔（TSV）、金属凸点、再布线层（RDL）等方式实现芯片连接。随着人工智能、高性能计算和先进存储芯片的发展，晶圆级封装逐渐向更高集成度、更小尺寸和更复杂结构方向发展。因此，晶圆级封装检测设备已经从简单缺陷检测设备，转变为支持全过程质量控制的重要工具。

先进封装需求提升，检测设备成为提升良率关键环节

根据市场数据，2025年全球晶圆级封装检测系统销量预计约为558台，平均单价约108万美元。高价值设备主要应用于先进封装生产线，因为先进封装工艺涉及更多层结构、更小间距互连和更高制造难度。

随着扇出型晶圆级封装（Fan-out WLP）、2.5D/3D封装、芯片堆叠和异构集成技术的发展，企业对检测设备的要求正在发生变化。传统检测设备主要关注表面缺陷，而新一代晶圆级封装检测设备需要同时完成缺陷识别、尺寸测量、工艺偏差监控和生产数据追踪。

KLA等企业持续推动先进封装检测和计量技术发展，通过高分辨率光学检测和数据分析能力帮助制造企业发现生产偏差。随着芯片结构更加复杂，制造企业需要检测设备提供更高精度的数据支持，以优化工艺参数并提升产品良率。

3D凸点与RDL检测成为市场增长重点

先进封装技术的发展正在推动晶圆级封装检测设备向三维检测方向升级。当前，3D凸点、铜柱、微凸点和RDL检测已经成为重要应用领域。

传统二维检测方式难以满足复杂封装结构需求。随着芯片堆叠数量增加，封装中的互连数量持续增加，凸点间距不断缩小，RDL线路也更加精细。因此，企业需要设备同时检测高度、形貌、位置和尺寸变化。

Camtek指出，半导体行业正在增加铜柱和小间距互连技术应用，这推动了凸点检测和计量需求增长。在实际生产过程中，3D凸点测量、铜柱检测、微凸点检测、RDL检测、套刻测量和关键尺寸（CD）测量已经成为先进封装生产的重要检测环节。

未来，晶圆级封装检测设备将继续向2D与3D融合方向发展。客户希望一套检测平台可以同时完成缺陷检测、高度测量、形貌分析和工艺监控。该趋势要求设备企业不仅提升检测精度，还需要提高设备速度、数据处理能力和软件分析能力。

AI芯片与HBM发展推动设备技术升级

人工智能芯片、高带宽存储器（HBM）和异构集成技术的发展，为晶圆级封装检测设备带来了新的市场机会。先进计算芯片通常需要通过多芯片组合提升性能，而复杂堆叠结构对封装可靠性提出更高要求。

HBM内存堆叠需要高精度芯片连接和严格的质量控制。任何微小缺陷都可能影响芯片性能和使用寿命。因此，制造企业需要利用高精度检测设备对晶圆级封装过程进行持续监控。

Onto Innovation表示，先进封装领域涵盖晶圆级封装和面板级封装，其解决方案覆盖光刻、计量和检测环节。随着先进封装规模化生产扩大，检测设备需要支持更高产能，同时满足不同封装技术需求。

从产品类型看，晶圆级封装检测设备主要包括光学式和红外式设备。从应用产品看，市场覆盖扇出型RDL、3D HBM内存堆叠、混合键合以及其他先进封装技术。从终端应用看，消费电子、汽车电子、工业设备和医疗电子均是重要市场。

全球竞争集中，头部企业掌握核心技术

晶圆级封装检测设备具有较高技术门槛，市场主要由具备半导体检测经验的企业参与竞争。当前主要企业包括KLA、Onto Innovation、Semiconductor Technologies & Instruments（STI）、Cohu、Camtek和Intekplus等。

KLA在半导体检测和计量领域拥有较强技术积累，其产品覆盖晶圆制造和先进封装多个环节。Onto Innovation重点布局先进封装检测、计量和过程控制技术。Camtek则持续扩大在3D检测和先进封装领域的产品应用。

从区域市场来看，亚太地区是晶圆级封装检测设备的重要需求区域。中国、日本、韩国拥有较完整的半导体产业链，同时也是先进封装技术的重要应用市场。美国和欧洲市场则依靠先进半导体制造企业和设备研发能力保持稳定需求。

未来，晶圆级封装检测设备竞争将集中在检测精度、设备吞吐量、多功能集成和智能数据分析能力等方面。随着先进封装技术持续发展，检测设备将在提升芯片制造效率和保障产品可靠性方面发挥更加重要的作用。
